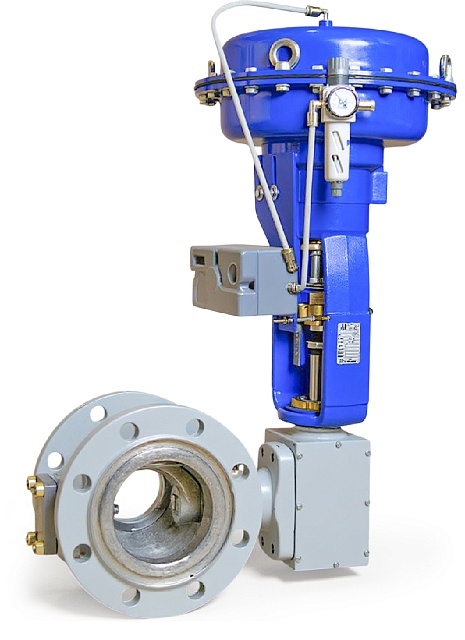

Клапаны сегментные серии КБР-С, КБО-С, КБРО-С

Сегментные клапаны серий КБР-С, КБО-С, КБРО-С предназначены для управления расходом/давлением рабочей среды или перекрытия потока нейтральных и агрессивных сред. Эффективно применение для низкоскоростных потоков жидкостей и газов, включая пульповые, сильно загрязненные и вязкие среды.

Преимущества:

• меньшие габариты;
• отсутствие поступательного движения в сальнике;
• обеспечение минимального сопротивления в открытом состоянии;
• строительные длины клапанов серий КБР-С, КБО-С, КБРО-С совпадают со строительными длинами ANSI

Конструкция

Конструкция представляет сегментный клапан с геометрией тройного экцентритета. При повороте штока на 90° сегмент совершает движение шатуна, в результате запирание клапана происходит при поступательном, а не вращательном движении сегмента при посадке на седло. Отсутствие разгрузки делает невозможным применение данной конструкции на значительных перепадах давления.

• диаметр условного прохода DN — от 25 до 300 мм;
• пропускная способность (Kv) — от 8 до 3200 м³/ч;
• литой корпус на давление 4,0 МПа.

Материалы

Корпуса клапанов выполняются из стали 20 ГЛ, 20 ГСЛ, 20 ГМЛ, 12Х18Н9ТЛ, 10Х17Н13М3ТЛ.

Класс герметичности

Для регулирующих сегментных клапанов в стандартном варианте исполнения обеспечивается класс герметичности «B», для отсечных - до класса «А» включительно по ГОСТ 9544-2015.

Комплектация

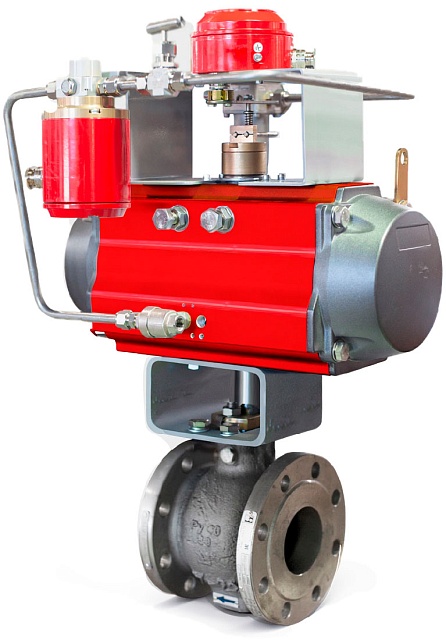

Клапаны серий КБР-С, КБО-С, КБРО-С могут комплектоваться пневматическим, электрическим или ручным приводом.
