Клапаны баттерфляй

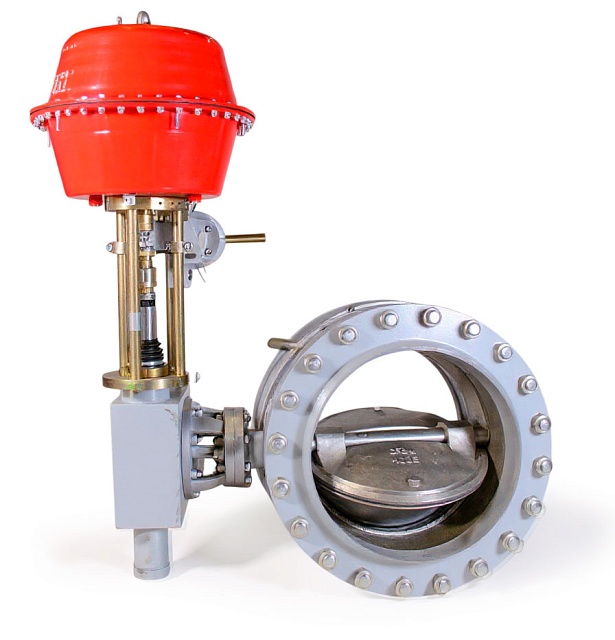

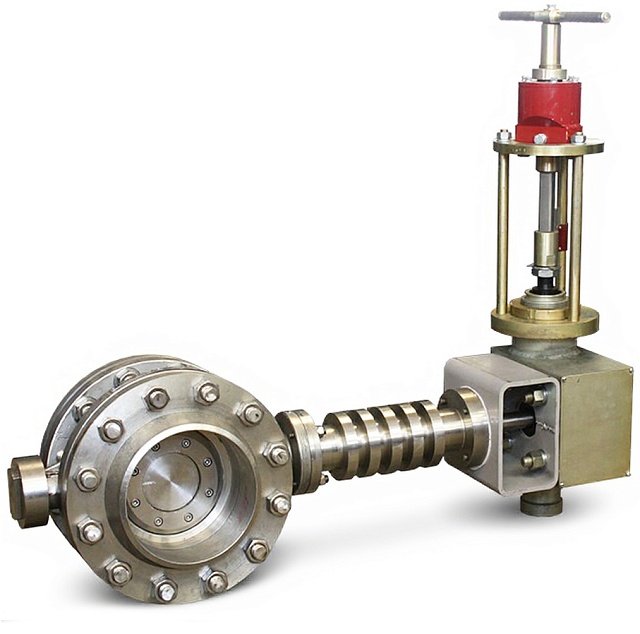

Серии КБР, КБО

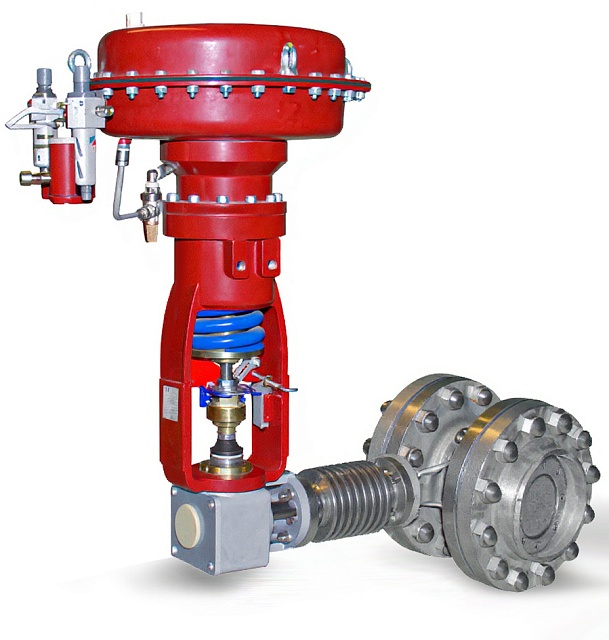

Применяются на давления до 16,0 МПа при температуре регулируемой среды -200 ... +550 °С

Преимущества:

• эффективны и надежны на большие диаметры;
• применяются при незначительных перепадах давления и невысоких скоростях среды;
• обеспечивают устойчивое регулирование и высокую герметичность;
• строительные длины соответствуют стандартам ГОСТ и ANSI.

Конструкция

Клапаны баттерфляй выполняются в виде непрофилируемой трехэксцентриковой заслонки. Поворот заслонки осуществляется на 60° для регулирования и на угол, близкий к 90° – для открытия трубопровода. Геометрия тройного смещения обеспечивает минимальную силу трения между седлом и уплотнением диска. В стандартном варианте ось диска расположена в горизонтальной плоскости, что обеспечивает надежность при работе с загрязненными средами и снижение вероятности заклинивания.

Класс герметичности

Для отсечных клапанов баттерфляй обеспечивается класс герметичности «А», для регулирующих – IV по ГОСТ 9544-2015.

Комплектация

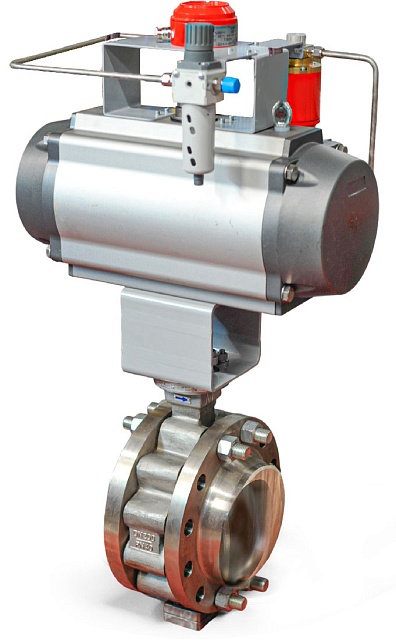

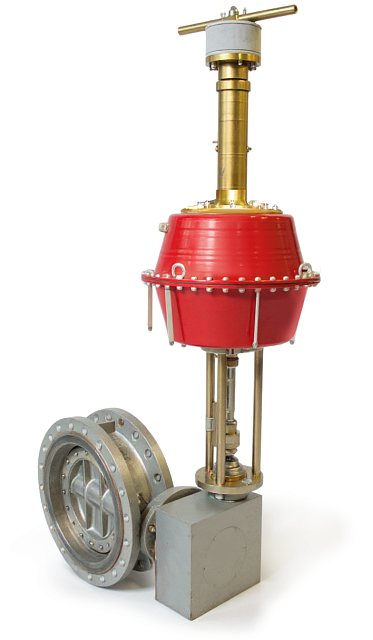

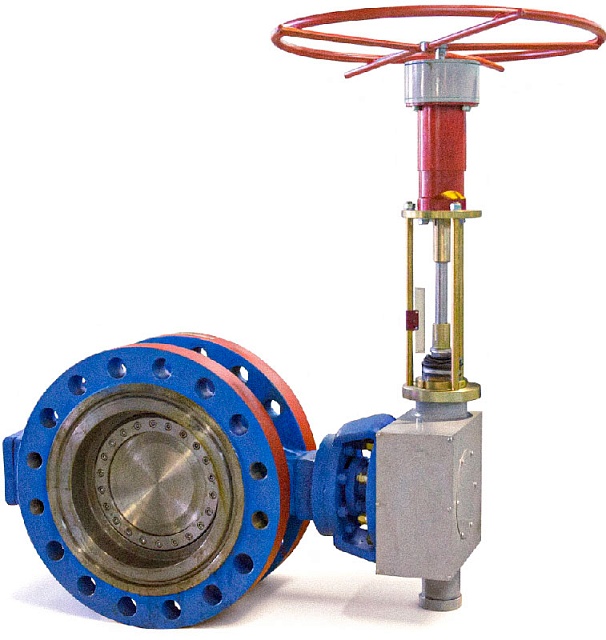

Клапаны серий КБР, КБО могут комплектоваться пневматическим, электрическим или ручным приводом.
