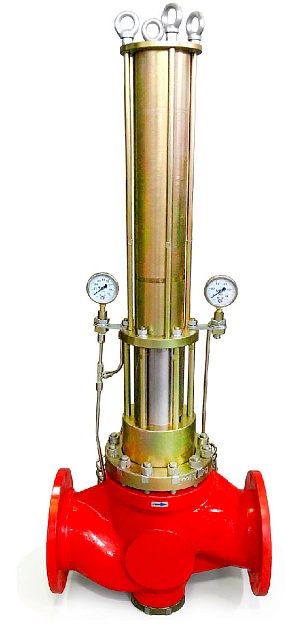

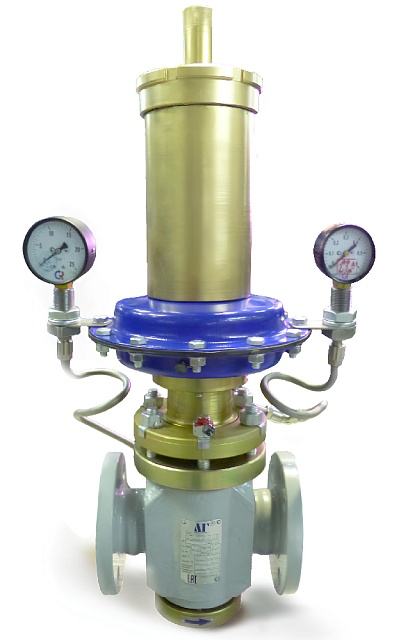

Серия РД
Регулятор давления работает как пружинный задатчик, поддерживая давление на требуемом уровне "до себя" или "после себя".
В зависимости от температуры регулируемой среды различают конструкции:
-
– 60...+ 225 °С – стандартное исполнение;
-
-60...+650 °С – высокотемпературное исполнение (наличие спец. обоймы с ребрами охлаждения);
-
–250...+220 °С – криогенное исполнение;
-
специальные РД – с необходимым диапазоном температуры рабочей среды.
– 60...+ 225 °С – стандартное исполнение; -60...+650 °С – высокотемпературное исполнение (наличие спец. обоймы с ребрами охлаждения); –250...+220 °С – криогенное исполнение; специальные РД – с необходимым диапазоном температуры рабочей среды.
Конструкция
Подвод среды к приводу:
- от выхода в РД («после себя») При превышении давления на выходе свыше настройки дроссель открывается. При понижении давления ниже настройки дроссель закрывается, давление на выходе клапана увеличивается;
- от входа в РД («до себя») Регулятор управляет давлением способом, противоположным описанному выше.;
Конструкция клапана УИФ не имеет застойных зон, что позволяет использовать его на вязких средах.
Материалы
Плунжерные клапаны МИУФ и УИФ футеруются фторопластом-4, обеспечивающим возможность применения практически на всех химически агрессивных средах до +160 °С. Допускается кратковременное увеличение температуры рабочей среды до +200 °С, например при пропарке.
Мембранный клапан МИУФ-М футеруется фторопластом-3, имеет более низкую химическую стойкость, применяется на средах с температурой до 130 °С.
Класс герметичности
Для регулирующих фторопластовых клапанов с функцией отсечки и отсечных клапанов в стандартном варианте исполнения обеспечивается класс герметичности «А», для регулирующих – IV по ГОСТ 9544-2015.
Комплектация
Клапаны серий МИУФ, МИУФ-М, УИФ могут комплектоваться пневматическим, электрическим или ручным приводом.
